Mit dem Pipe Bending Assistant von Klietsch wird die Konstruktion gebogener Rohrleitungen in PTC Creo Elements/Direct Modeling auf eine neue Ebene gehoben. Dieses leistungsstarke Tool ermöglicht es Ihnen, mühelos komplexe Rohrleitungssysteme zu entwerfen, die für Anwendungen wie Hydraulikleitungen, gebogene Geländerstäbe oder Leerrohre für Elektroverkabelungen geeignet sind. Mit einer weitgehend automatisierten Rohrleitungserstellung und vielseitigen Änderungsmöglichkeiten wird der Pipe Bending Assistant zu einem unverzichtbaren Werkzeug für die gesamte Prozesskette, vom 3D-Modell bis zur Fertigungsdatenausgabe. Benutzerfreundliche Dialogfenster und ein intuitiver 3D-Copilot erleichtern die Bedienung und Anpassung von Rohrleitungen. Zudem bietet die Software eine nahtlose Integration von Anbauteilen und ermöglicht die einfache Erstellung von Biegetabellen und NC-Daten für die Fertigung. Im Folgenden finden Sie eine detaillierte Übersicht über die Funktionen des Pipe Bending Assistant, die Ihnen helfen, Ihre Projekte effizient und präzise umzusetzen.
Funktionsübersicht
Rohrleitungen erstellen und ändern
Konstruktion gebogener Rohrleitungen aus Profilbibliotheken für Rundrohre, Schläuche und Rundeisen. Einfache Anpassungen des Rohrleitungsverlaufs über Systempunkte, einschließlich Datenimport von externen Zulieferern.
Automatisierte Datenaufbereitung
Erstellung von Biegetabellen, die alle für die Fertigung erforderlichen Daten wie Vorschub, Anschlag, Dreh- und Biegewinkel enthalten. Alternativ sind auch Exporte als Koordinatentabelle oder in VDA-Format möglich.
Flexible Änderungsmöglichkeiten
Nachträgliche Anpassungen sind problemlos möglich. Systempunkte können jederzeit hinzugefügt, verschoben oder gelöscht werden, um die Rohrleitungen automatisch zu aktualisieren.
Integration von Anbauteilen

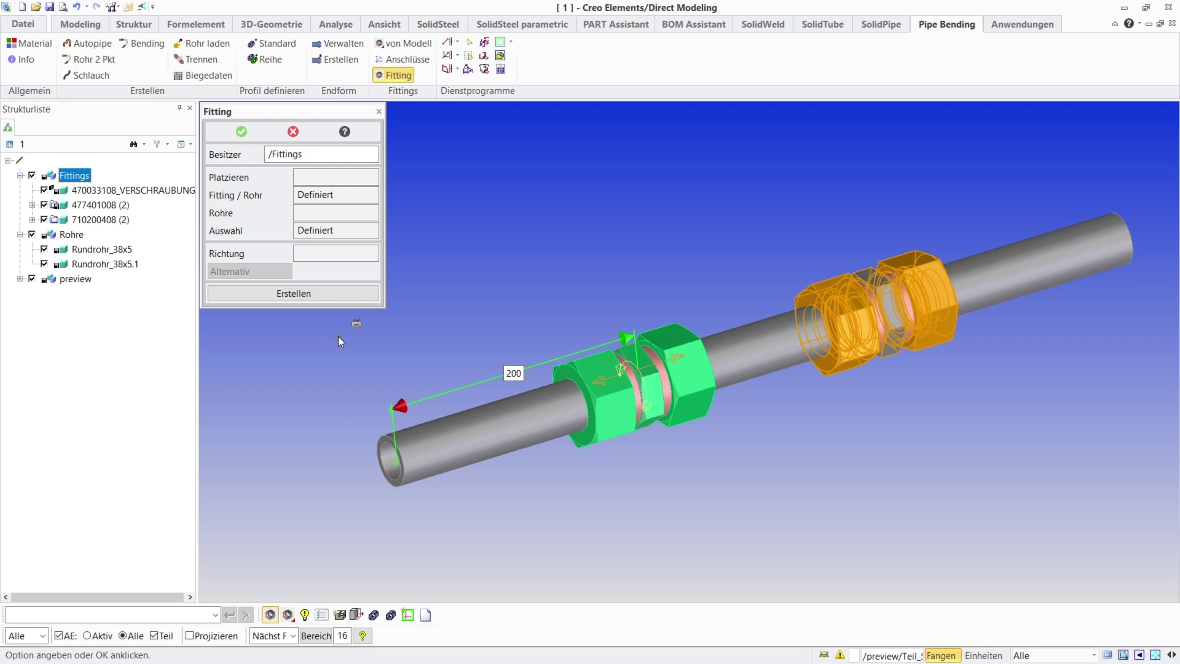

Einfache Ergänzung von Rohrverläufen mit Anbauteilen wie Verschraubungen, Hydraulikblöcken und Rohrschellen. Nutzung des PART Assistant zur optimalen Organisation und Verwaltung von Bauteilen.
Stücklistenerstellung
Automatische Ermittlung der abgewickelten Rohrlängen und Integration in Stücklisten mit dem BOM Assistant, der zusätzlich viele weitere Funktionen zur Verwaltung bietet.
Komplette Prozesskette
Der Pipe Bending Assistant bildet die perfekte Lösung für die gesamte Prozesskette gebogener Rohrleitungen, von der Konstruktion bis zur Bereitstellung der Daten für Biegemaschinen.
